孔板流量计

您的当前位置: 首 页 >> 产品展示 >> 节流装置

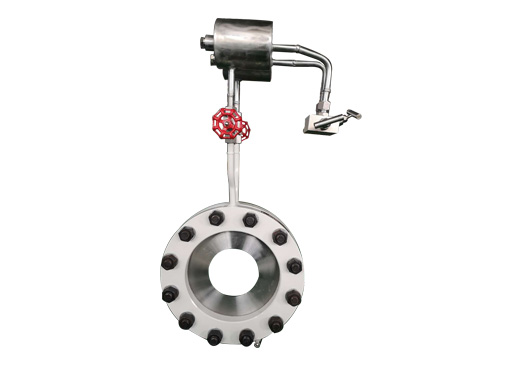

孔板流量计

  • 所属分类:节流装置

  • 点击次数:
  • 发布日期:2021/04/26
  • 更多
  • 在线询价
详细介绍


孔板流量计又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成,可测量气体、蒸汽和液体的流量,广泛应用于石油、化工、冶金、电力、轻工、轻纺、科研、军工、供热、供水等领域的过程控制和测量。

结构特点

●法兰取压标准孔板:

它不论管道直径大小,其上、下游取压孔中心均位于距孔板两侧端面各一英寸处,炼油系统普遍采用此种形式。

●环室取压标准孔板:

它由于实现了环室取压,提高了测量精度,缩短了安装时所需小直线管段长度,被普遍应用。

●角接钻孔取压标准孔板:

当口径在DN400以上时,采用此种形式较多。取压方式可为单独钻孔取压、圆形均压环取压、方形均压环取压。

●径距取压管段式标准孔板:

该种孔板的上游取压孔中心位于孔板前一倍的管道内径处,下游取压孔中心位于距离孔板后端面1/2倍的管道内径的地方,并位于同一截面上。这样测量更准确,因为差压的大值在流体的收缩断面处,即1/2倍管径处。

性能特点

●结构易于复制、简单牢固。

●性能稳定牢靠,价格低廉,使用期限长。

●单相流(液、气、蒸汽)皆可测量。 采用智能差压变送器,精度高,量程可自编程。

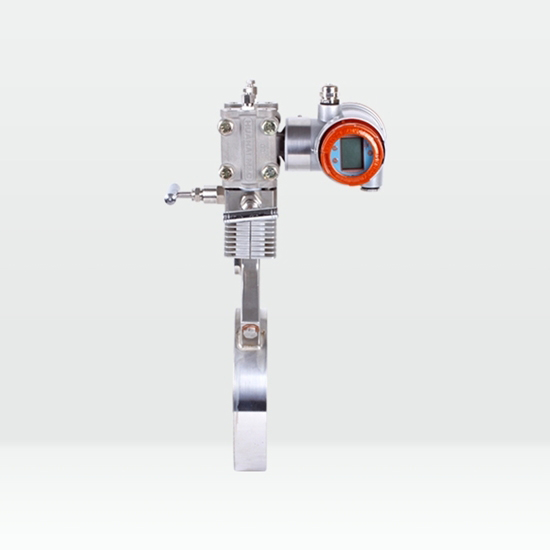

●智能一体化孔板流量计可同时显示累计流量、瞬时流量、压力、温度。

●配有HART通讯接口,稳定性高。
