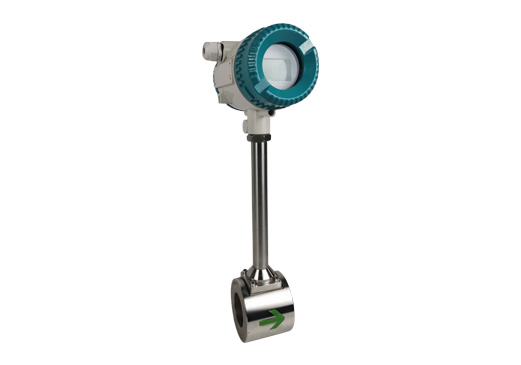

涡街流量计

涡街流量计是基于卡门涡街原理而研制的一种新型流量计,适用于测量过热蒸气、饱和蒸汽、一般气体、 液体。

产品特点

1.结构简单、无运动磨损部件。

2、测量精度高，可靠性高，不需现场调试。

3、可远距离传输流量信号,能与计算机联网,实现集中管理。

4、放大板采用独特设计,气、液通用。

技术指标

1、精确度等级:1.0 1.5

2.公称压力: 1.6MPa、2.5MPa. 4.0MPa及以上

3、被测介质温度: -40°C~350°C

4、压力损失:阻力系数cds2.4

5.供电电源: 12~ 24VDC

6、防爆级别: laICT6 (本安防爆)

7.输出信号:电压脉冲低电平≤1V高电平≥6V ,标准电流信号4 ~ 20mA

流量范围表

安装条件

传感器应安装在水平、垂直、倾斜(液体流向自下而.上)的与其通径相同的管道上。传感器的上游和下游应配置长度的直管段，其长度应符合前直管段15~20D ,后直管段5 ~ 10D的要求。安装液体传感器的附近管道内应充满被测液体。传感器应避免安装在有强烈机械振动的管道上。直管段的内径尽可能与传感器通径一致,若不能一致,应采用比传感器通径略大的管道,误差要≤3% ,并不超过5mm。

被测介质含有较多杂质时，应在传感器上游直管段要求的长度以外加装过传感器应避免安装在有较强电磁场干扰、空间小和维修不方便的场合。

产品分类

1、现场显示液晶型涡街流量计

现场显示涡街流量计具有小型化,微功耗、智能化等特点,实现流量参数的测量、显示、积算。现场显示仪表使用于电源不方便的环境:该仪表设计采用低功耗芯片,操作方便。

2、LUGB-Z温压一体型

双排液晶、8位数字显示，用户自行设定小信号切除，4~20mA二线制电流输出(根据用户订货要求配备)，在线温度、压力补偿、人工定值密度补偿，12V ~ 24V或3.6V锂电供，电温压一体化涡街流量计自带温度压力补偿,安装更为方便

3、LUGB- X液晶型

双排液晶、8位数字显示，用户自行设定小信号切除，4~ 20mA线制电流输出(根据用户订货要求配备)，在线温度补偿、人工定值密度补偿，12V~ 24V或3.6V锂电供电。

4、插入式涡街

插入式涡街流量传感器适用于DN200管道以上过热蒸汽、饱和蒸汽、-般气体、液体的测量;可现场显示或远程输出;其安装方便、价格便宜。
