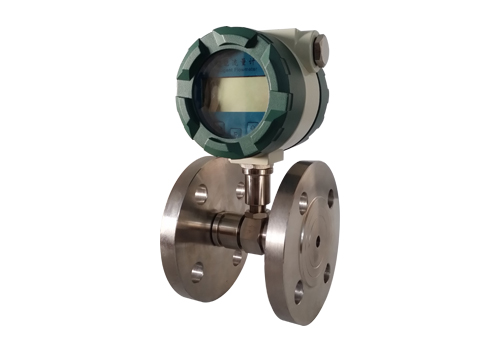

液晶显示涡轮流量计

您的当前位置: 首 页 >> 产品展示 >> 涡轮流量计

液晶显示涡轮流量计

  • 所属分类:涡轮流量计

  • 点击次数:
  • 发布日期:2021/04/26
  • 更多
  • 在线询价
详细介绍

一、仪表简介:

液晶显示涡轮流量计是一种精密流量测量仪表,可以显示流量总量,瞬时流量和流量满度百分比。智能表头可以显示的流量单位众多,有立方米,加仑,升,标准立方米,标准升等,可以设定固定压力、温度参数对气体进行补偿,对压力和温度参数变化不大的场合,可使用该仪表进行固定补偿积算。

液晶显示涡轮流量计具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m2/s的液体,对于运动粘度大于5×10-6m2/s的液体,可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等。

二、工作原理:

液晶显示涡轮流量计的工作原理是流体流经传感器壳体,由于叶轮的叶片与流向有特定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在规定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量和累计量。在的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:Q=3600×f/k;式中:

f——脉冲频率[Hz];

k——传感器的仪表系数[1/m3],由校验单给出。若以[1/L]为单位

Q——流体的瞬时流量(工作状态下)[m3/h];

3600——换算系数。

每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。

三、应用范围:

液晶显示涡轮流量计广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域,主要适用于测量封闭管道中与不锈钢及刚玉、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套使用,可以进行自动定量控制、超量报警等用途。

四、独特优势:

1、传感器为硬质合金轴承止推式,不仅保证精度,并且提高耐磨性能。

2、结构简单、牢固以及拆装方便。

3、测量范围宽,下限流速低。

4、压力损失小,重复性好,精确度高。

5、具有较高的抗电磁干扰和抗振动能力。

五、性能指标:

仪表口径:螺纹连接:4、6、10、15、20、25、32、40 ;

法兰连接:(15、20、25、32、40)50、65、80、100、125、150、200;

插入式:200以上;

量程比例:1:10; 1:15; 1:20 ;

仪表材质:304不锈钢、316(L)不锈钢等;

介质温度:-20℃~+120℃;

环境温度:-10℃~+55℃;

相对湿度:5%~9%;

大气压力:86~106Kpa;

供电电源:现场显示型:仪表自带锂电池;

防爆形式:基本型非防爆、防爆型;

防护等级:IP65、IP67。
