防腐型电磁流量计

您的当前位置: 首 页 >> 产品中心 >> 电磁流量计

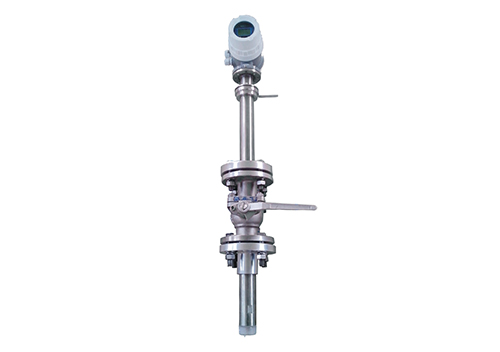

防腐型电磁流量计

  • 所属分类:电磁流量计

  • 点击次数:
  • 发布日期:2018/12/13
  • 更多
  • 在线询价
详细介绍

防腐型电磁流量计为内衬PTEF。如被测介质易结晶或者结冻,还可以使用带蒸汽伴热型金属转子流量计,若测量的介质中含有磁性物体,则在流量计入口处安装磁过滤器既可,它的材质与对应的流量计相同。

一、主要技术参数:

1、基本型金属转子流量计:

1)测量范围:水(20℃) 2.5-150000L/h、空气(20℃,0.1013MPa0.07-4000Nm3/h

2)量程比:101

3)精度:1.5/2.5

4)工作压力:≤6.4MPa

5)工作温度:-40350℃(氟塑料衬里-1080℃);

6)环境温度:-2080℃;

7)介质粘度:DN155mPa.SDN25DN150250mPa.S

8)管体材质:1Cr18Ni9Ti,316L,内衬PTEF等;

9)过程连接:法兰,或按用户提供;

10)蒸汽夹套头:法兰:DN15/PN1.6,或按用户提供。

2、带远传金属管转子流量计:

1)基本误差:1.5%F.S

2)输出信号:4 20mA

3)负载阻抗:350Ω;

4)电源电压:24V DC

5)环境温度:-30 80℃;

6)出线口:M20×1.5

7)防爆标志:ExibIICT4

 二、结构及基本原理:

金属转子流量计的流量检测元件是由一根自下向上扩大的垂直锥形管和一个沿着锥管轴上下移动的浮子组所组成。工作原理如图1所示,被测流体从下向上经过锥管1和浮子2形成的环隙3时,浮子上下端产生差压形成浮子上升的力,当浮子所受上升力大于浸在流体中浮子重量时,浮子便上升,环隙面积随之增大,环隙处流体流速立即下降,浮子上下端差压降低,作用于浮子的上升力亦随着减少,直到上升力等于浸在流体中浮子重量时,浮子便稳定在某一高度。浮子在锥管中高度和通过的流量有对应关系。


相关标签:电磁流量计,防腐型电磁流量计价格,防腐型电磁流量计批发
