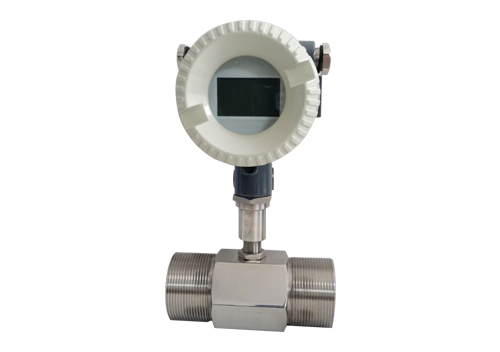

一、概 述
涡轮流量计是叶轮式流量（流速）计的主要品种，叶轮式 流量计还有风速计、水表等。TUF由传感器和转换显示仪组成，传感器采用多叶 片的转子感受流体的平均流速，从而推导出流量或总量。转子的转整（或转数） 可用机械、磁感应、光电方式检出并由读出装置进行显示和传送记录。如今它在石油、化工、科研、计量各部门中获得广泛应用。
二、产品特点
1.高精度，一般可达±1%R、±0.5%R；
2.重复性好，短期重复性可达0.05%~0.2%
3.就地显示，瞬时流量和累积流量
4.输出脉冲频率信号，4-20mA，485通讯
5.可获得很高的频率信号，信号分辨力强；
6.范围度宽，中大口径可达1：20，小口径为1：10；
7.结构紧凑轻巧，安装维护方便，流通能力大；
8.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
9.专型传感器类型多，可根据用户需要设计为各类传感器，例 如低温型、双向型、井下型、混砂专型等；
10.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出， 安装维护方便；
三、技术规格

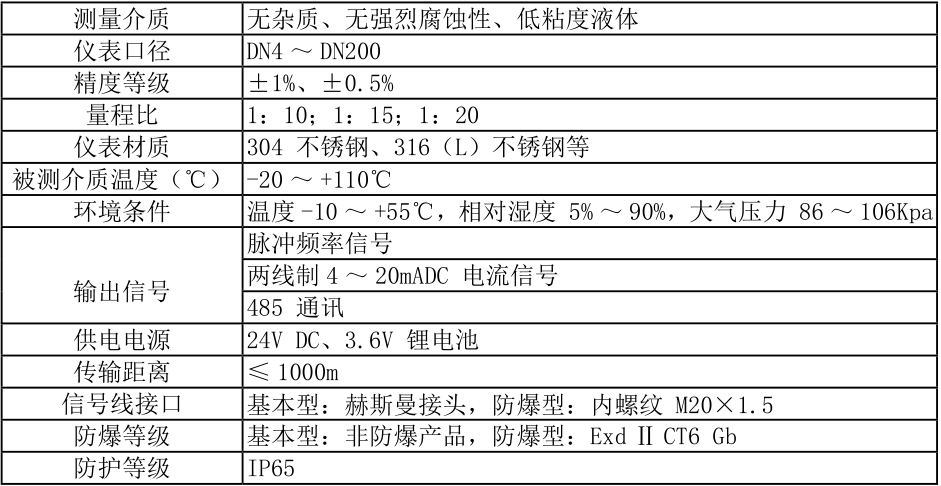

技术参数

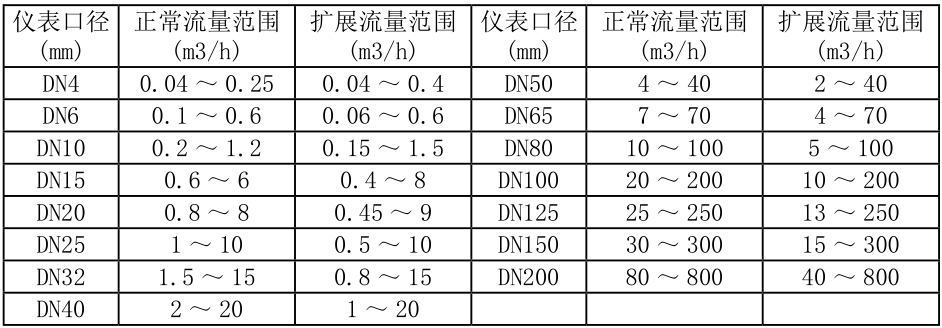

口径流量对照表

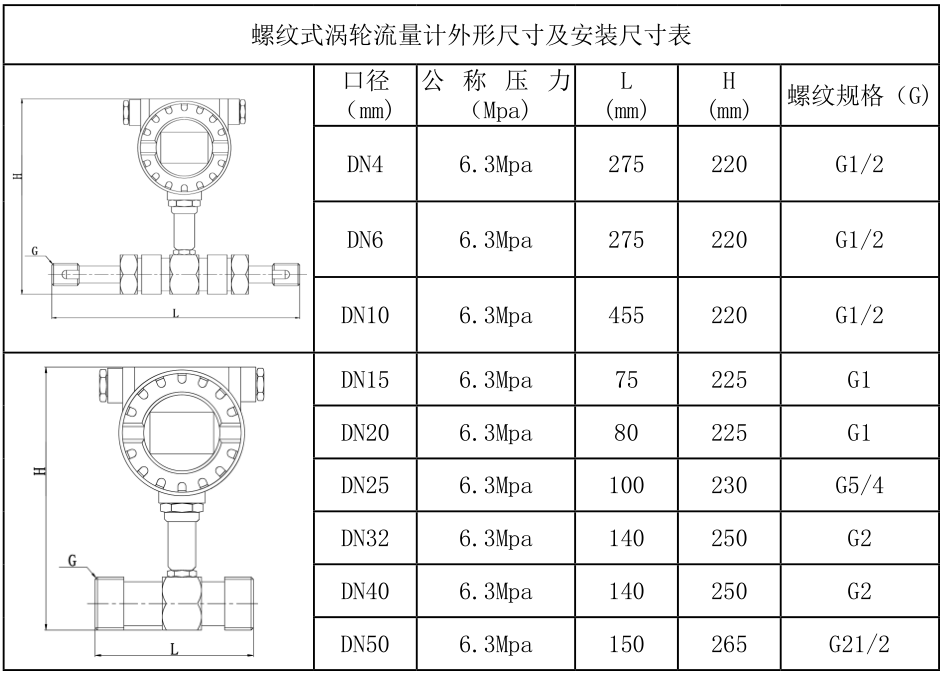

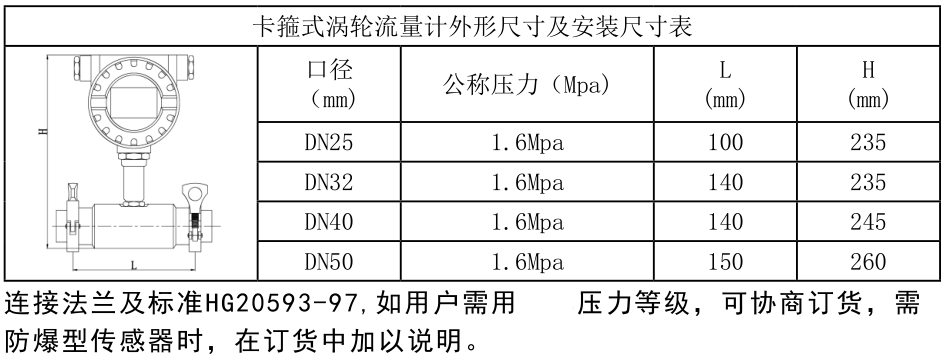

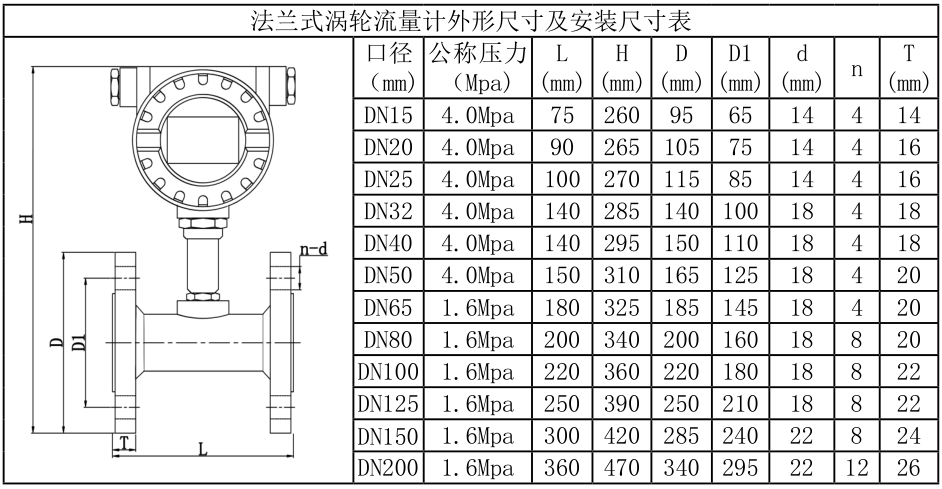

四、外形尺寸及安装示意图

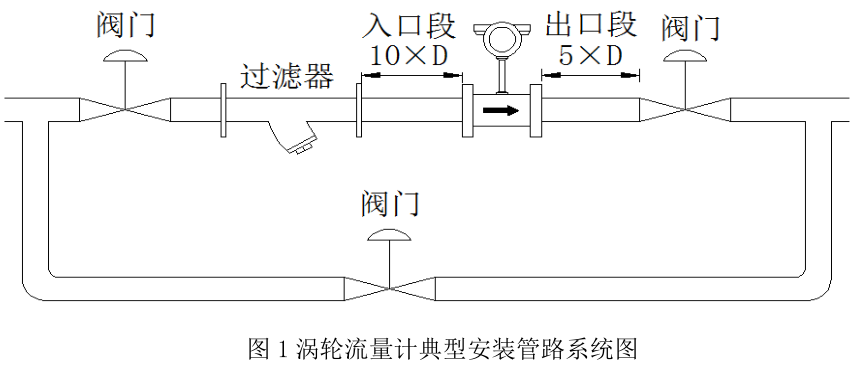

涡轮流量计典型安装管路系统图（见图1）

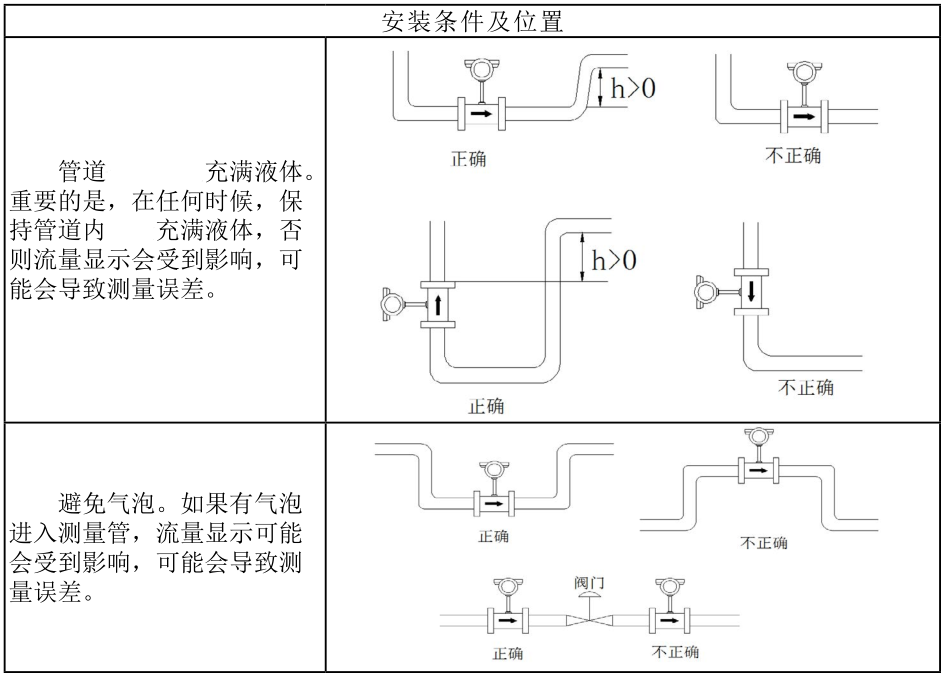

管道安装注意事项
1 传感器应安装在便于维修，管道无振动、无强电磁干扰与热辐射影响的场所。
2 水平安装传感器要求管道不应有目测可察觉的倾斜（一般在 5°以内），垂直安装传 感器管道垂直度偏差亦应小于 5°。在不能停流的场所，应装旁通管和可靠的截止阀（见 图 1），测量时要确保旁通管无泄漏。
3 在新铺设管道装传感器的位置先接入一段短管代替传感器，待“扫线”工作完毕，确 认管道内清扫干净后，再正式接入传感器。
4 若流体含杂质，则应在传感器上游侧装过滤器，管道内应定期清理排放沉淀杂质；若 被测液体含有气体，则应在传感器上游侧装消气器。过滤器和消气器的排污口和消气口 要通向安稳的场所。
5 若传感器安装位置位于管线的低点，为防止流体中杂质沉淀滞留，应在其后的 管线装排放阀，定期排放沉淀杂质。
6 传感器安装在室外时，应有避免直射阳光和防止雨淋的措施。

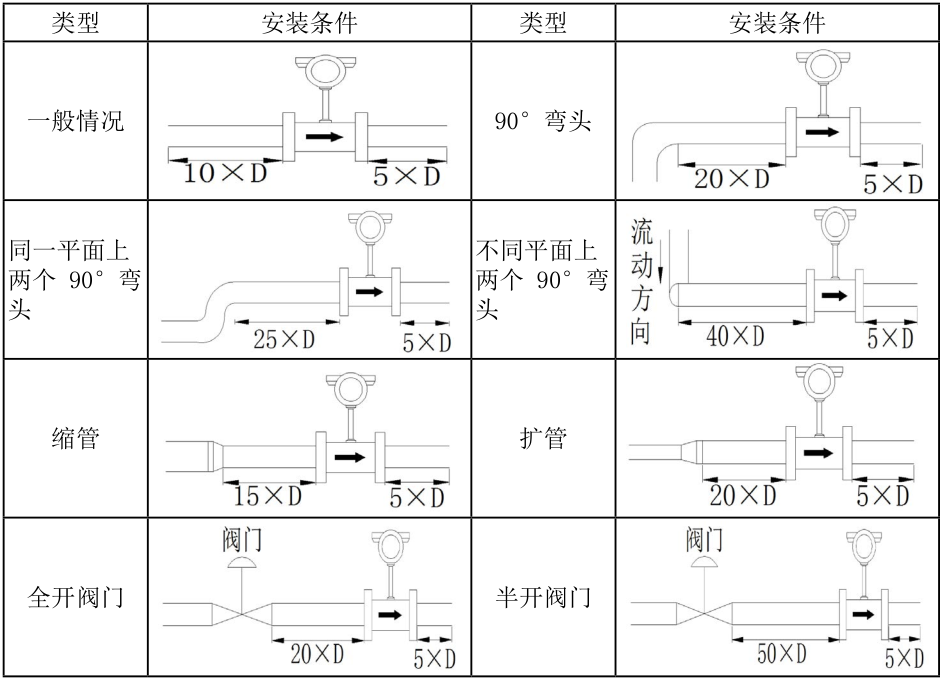

安装直管段的要求
直管段长度涡轮流量计对管道内流速分布畸变及旋转流是敏感的，进入传感器应为充分发展湍流，因此要根据传感器上游侧阻流件类型配备需要的直管段或或整流器，要求入口段和出口段直管段长度。
若上游侧阻流件情况不明确，一般推荐上游直管段长度不小于20D，下游直 管段长度不小于5D，如安装空间不能满足上述要求，可在阻流件与传感器之间安 装流调整器。传感器安装在室外时，应有避直射阳光和防雨淋的措施。

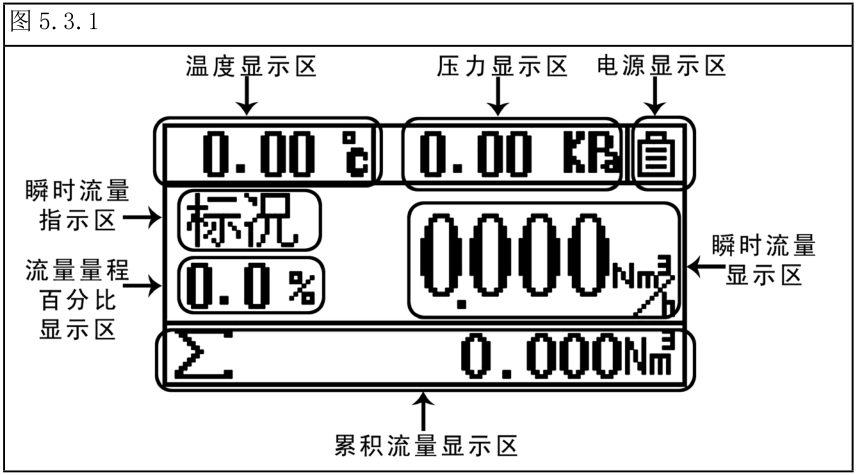

功能：
1、0.8～3KHz等精度测频；
2、4-20mA输出；
3、上下限报警输出，其监控的参数、高低报警和电平输出方式可根据需要设 置；
4、三路12位AD输入（温度、压力、电池电压）；
5、0～1000Hz频率输出；
6、累积流量可记录。
7、整机平均功耗450μA。
五、接线图：
（1）跳线版
（2）拨码版

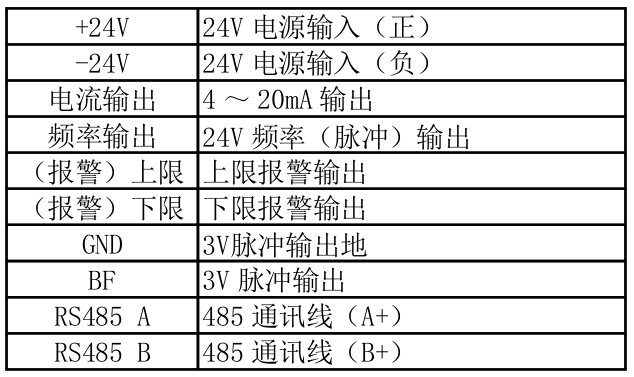

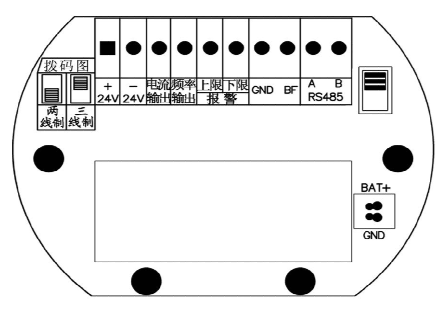

（3）接线端子含义如下：

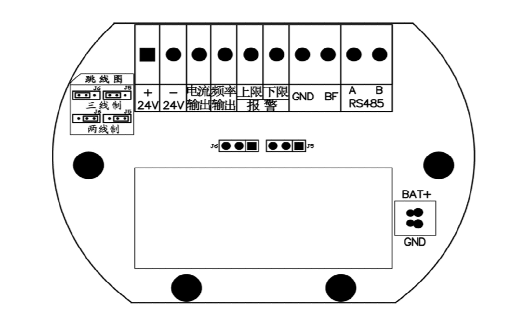

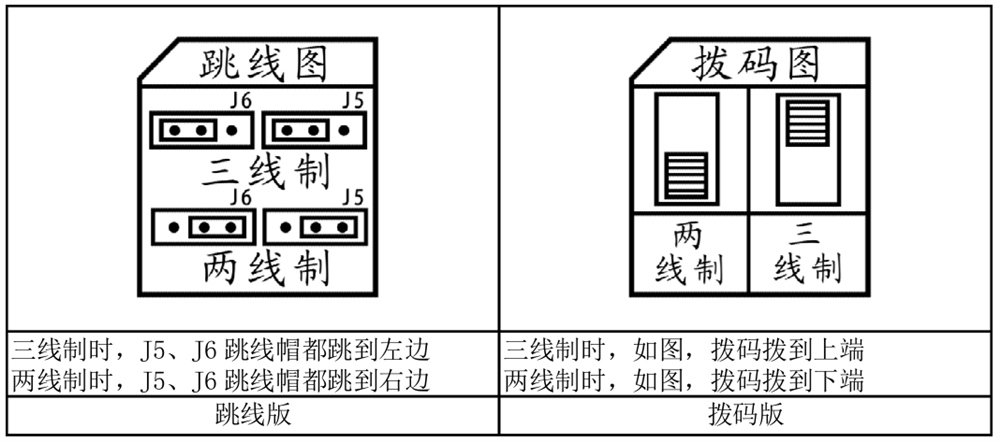

（4）跳线(拨码)图

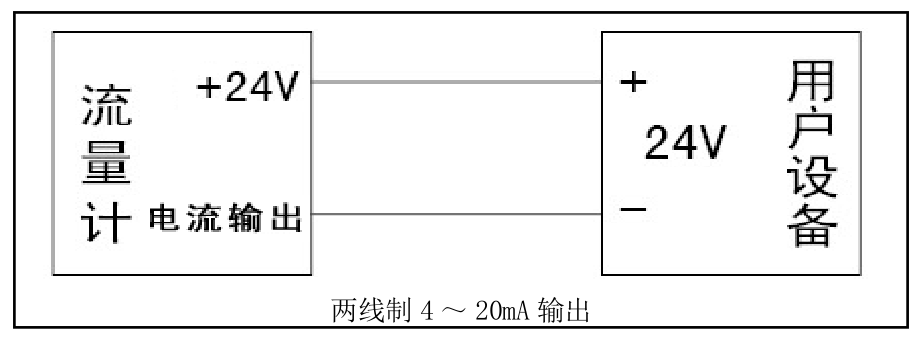

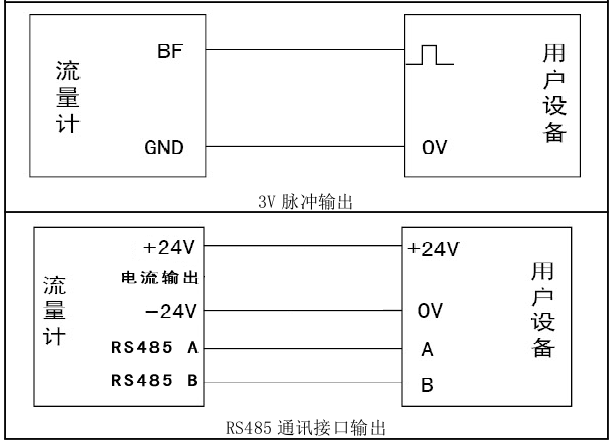

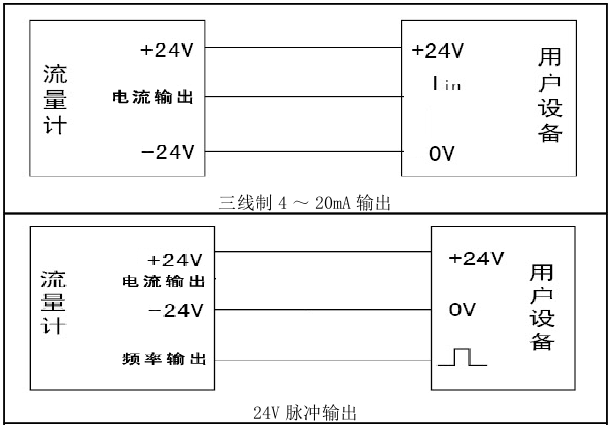

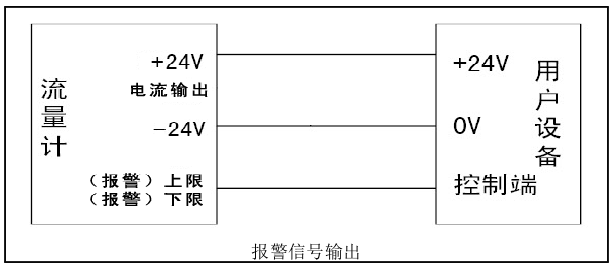

（5）接线示意图
