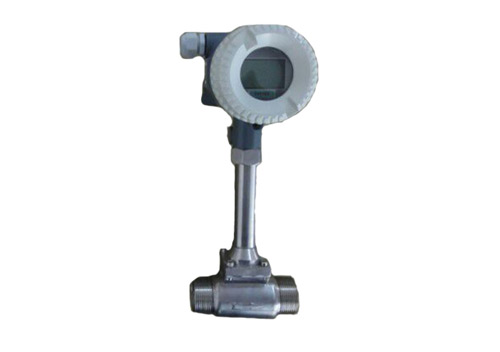

连接型涡街流量计

连接型涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用。

连接型涡街流量计参数：

◆测量介质：气体、液体、蒸气

◆连接方式：法兰卡装式、法兰式、插入式

◆口径规格：法兰卡装式口径选择25,32,50,80,10

◆法兰连接式口径选择：100,150,200

◆流量测量范围：正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s正常测量流量范围

◆测量精度：1.0级、1.5级

◆被测介质温度：常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃

◆输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V

◆脉冲占空比约50%,传输距离为100m

◆脉冲电流远传信号4～20mA，传输距离为1000m

◆仪表使用环境：温度:-25℃～+55℃ 湿度:5～90% RH50℃

◆材质：不锈钢， 铝合金

◆电源：DC24V或锂电池3.6V
